真空トラムフィルター

真空トラムフィルター

回転線の直径: 0.3-3m
回転線の長さ: 0.5-6m
フィルター面積: 0.5-50m2
処理能力: 0.5-50m3/h
モーターパワー: 0.5-30kw

製品概要

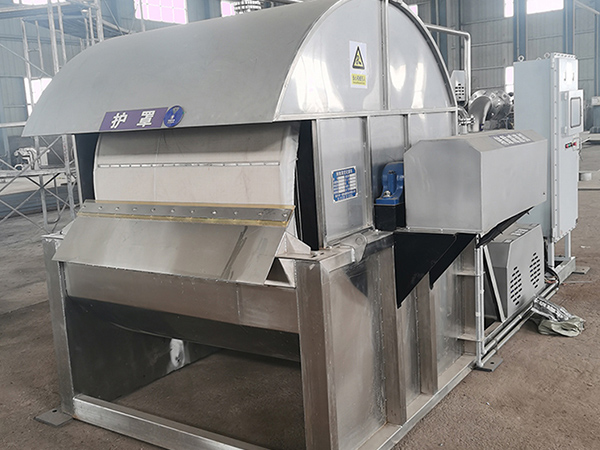

Vacuum drum filter



真空トラムフィルターは、負の真空圧によって形成された強力な推進力の助けを借りて固体液体分離を達成することができる継続的な運用タイプのフィルタ装置に属します。装置の運用中に、 suspension は特定の加工領域に導入され、真空負の圧力の作用の下で、液体の suspension はフィルタメディアをスムーズに浸透させることができます、フィルタータブは一般的に使用されるフィルタメディアの一つです。



真空回転フィルターのコアコンポーネントは、回転ストライプとも呼ばれる回転式シリンダーです。 ローターは、フィルター布で覆われた泥のタンクに部分的に浸透し、分散器の頭を通じて真空システムと圧縮空気システムに内部的に接続されています。 ローターが回転し続けるにつれて、フィルタリング、洗浄、脱水、ケーキ除去などの一連の重要なプロセスが完了し、全体のフィルタリングプロセスがより効率的かつ継続的に実行されることを保証します。

真空トラムフィルターの特徴

継続的で効率的な出力:

それは継続的に動作し、絶え間ない生産を実現し、生産サイクルを大幅に短縮し、機器の起動と停止時間を減らし、生産効率を大幅に向上させ、出力に大規模な工業生産の需要を満たすことができます。

深さと純粋な分離

フィルターケーキの良好な洗浄効果、洗浄液の均一な分布が完全かつ徹底的な洗浄を確保する。洗浄パラメータの正確な制御は、フィルターケーキから汚れや溶ける物質を効果的に除去し、高純度で固体液体分離を実現し、製品の品質を保証します。

正確かつ柔軟な適応

高度に調整可能な操作者は、ドラム速度、真空およびその他の重要なパラメータを材料特性、プロセス要件、生産条件に応じて正確に調整し、複雑な作業条件に適応し、フィルタリング効果を安定させることができます。

コンパクトと空間節約

コンパクトで合理的な構造設計、コンポーネントの科学的な配置、さまざまな機能の統合。従来の設備と比較して、工場の配置を最適化し、空間の利用率を向上させ、サイトコストを削減するのに有利な小さな領域を占めています。



真空ドラムフィルターの適用

真空回転フィルターは、化学、鉱業、食品、環境保護およびその他の産業で広く使用されており、高濃度および中程度の粒子性を持った停止物に対処するのにより適しています。自動継続操作を通じて装置は、ケーキの高乾燥性の安定した出力を生成し、フィルタリング効率は、影響の変動の薄い性質によって、フィールドの重要な装置の1つである産業固体液体分離です。

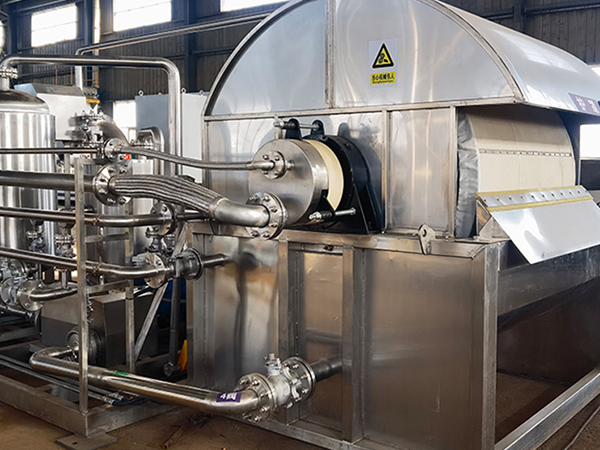

Vacuum drum filter
真空ストレンド転送フィルターの構成と構造

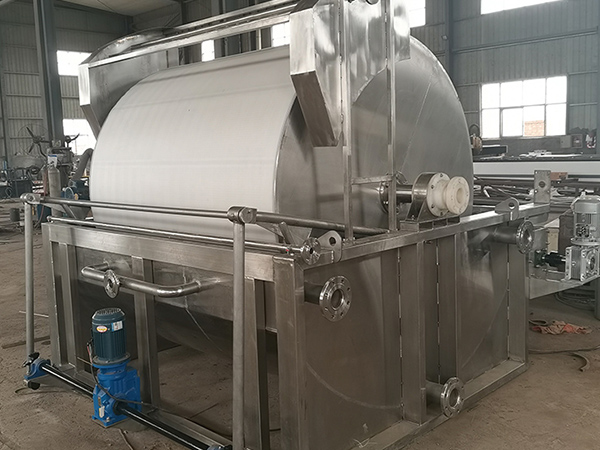

 Vacuum drum filter

エアローター

空気ローターはフィルタリングのコアコンポーネントであり、表面はフィルタリングメディアで覆われています。回転するとき、それは泥のタンク材料と接触し、真空の吸収は、泥が表面にケーキを形成することを可能にし、フィルタリングプロセスの基本的なサポートと反応の場所である固体液分離を実現します。

セクター グリッド ディストリビューター

セクターグリッド・ディストリビューターは、回転シリンダーの回転により、ファン形のグリッドを切り替え、真空と圧縮空気経路に順序よく接続し、回転シリンダーのさまざまな領域が順序でフィルタリングプロセスを完了することができ、設備と技術の「スケジュールセンター」です。

真空パイプライン

真空パイプラインは真空ポンプに接続され、ケーキ形成領域で真空環境を作成し、陰圧を使用して泥水を吸収し、固体液体分離とケーキ形成を加速させ、これは真空フィルタリングの機能を実現するための重要な電力チャネルです。



タンクスルー

泥のタンクは、処理される泥の一時的な貯蔵に使用され、ローターが材料と接触するための安定したスペースを提供する。

スラッパー

スライダーは、回転ドラムが特定の位置に回転すると、スライダーは、形成されたフィルターケーキをスライダーし、固体液体分離後に材料の排出の重要な実行部分である材料の脱出と収集を実現します。

圧縮空気ライン

圧縮空気領域に圧縮された空気に圧縮された空気線、ローターフィルターメディアを圧縮し、ポラスペース内の残留粒子をきれいにし、メディアの浸透性を回復させるために、「クリーンパス」のフィルタリング性能を維持する。

真空回転フィルターの使用の利点
1.継続的な自動運転能力

操作プロセス全体では、頻繁な開始と停止を必要としません、効果的に手動介入の頻度を減らし、工業生産の大きな評価のリズムと要件にシームレスに適応することができます。

2.安定した信頼性の高いフィルターケーキ

フィルターケーキは、機器によって処理された後、脱水効果は比較的良好で、水分含有量は通常10%〜30%の低レベルで制御することができ、同時に、洗浄プロセスでは、機器は、洗浄液がフィルターケーキに均一に作用することを保証することができ、残留フィルタが大幅に減少し、これは一連の利点を有効に固体の純度を高め、製品の品質、安定性と一貫性を保証します。

3.強力な適応能力

それは容易に様々な種類の suspension 処理タスクに対処することができます、それは高い年間のスルーであるか、または繊維の少量を含む複雑なスルーであるか、また、ドラムの回転速度、真空システムによって生成される真空など、機器の操作パラメータを柔軟に調整することによって、さまざまなシナリオで固体液分離の特定のニーズを正確に満たし、本当に多目的のマシンを実現することができます。

4.エネルギーコストが安い

圧力フィルタリング機器と比較して、機器に使用される真空システムはエネルギー消費の明らかな利点を持っています。真空システムは、事業プロセスで比較的少ないエネルギーを消費し、企業のエネルギーコストを効果的に削減することができます。さらに、機器の保守コストも低く、その構造は合理的に設計され、部品の耐久性はより強く、部品の頻繁な保守と交換の問題を減らし、さらに企業の運営コストを節約します。

5.良好な運用環境の確立

設備は良好な閉鎖を有し、操作プロセスでは、汚れと臭いの拡散を効果的に避けることができます。それは効果的にワークショップのオペレーティング環境を改善し、有害物質と接触するスタッフのチャンスを減らします。

真空ドラムフィルターの利点

他のフィルタリング機器と比較して、真空回転フィルターの主要な利点は次のとおりです。



比較用語

真空トラムフィルター

プレート&フレームフィルター

Centrifugal フィルター

操作方法

継続操作

Intermittent 手術

継続/中断

自動化の程度

高い

比較的低い

より高い

乾燥ケーキ

より高い

高い

高い

治療能力

大きな

メディア

大きな

スラリー安定性の要件

低い

Higher (clogging への傾向)

Higher (Viscosity Sensitive) は、

消費電力

低い

メディア

高い

真空回転フィルターは、より良いケーキ洗浄効果を持っており、特に複数の段階の洗浄を必要とするプロセスに適しています。



真空ロータリーフィルターメーカー



機器の選択とカスタマイズ:ユーザーのスムーズな性質と生産ニーズに応じて、パーソナライズされた設計ソリューションを提供します。

インストールと投入:プロのチームが設備のインストール、デバッグパラメータを支援し、フィルタリング効果が達成されることを保証します。

備品部品の供給:フィルター布の供給、ディストリビューターヘッドセール、真空ポンプの負荷部品など、機器の継続的な動作を確保する。

テクニカルサポート:定期的な帰還訪問、故障修理、設備登録 技術サポート:定期的な訪問、故障保守、設備登録。
