水平真空ベルトフィルターは、高効率の固体液体分離装置の新しいタイプです。それは高過濾効率、低エネルギー消費、優れた洗浄性能を特徴とし、化学工学、金属工学、鉱業、食品加工、医薬品などの産業で広く使用されます。

働き方原則

水平真空ベルトフィルターは、継続的に動作する固体液体分離装置であり、そのコア原理は真空フィルターと機械輸送を組み合わせています。運用中に、フィルター布は、ドライブローラーによって駆動される継続的な周期的な動きを受ける一方で、中断は、フィルター布の表面に均等に分布し、フィルターベルトの下に固定され、真空システムに接続された真空室は、フィルター布の表面に負の圧力ゾーンを作成します。この真空下では、液体は真空室に布を浸透し、固体粒子はフィルター布の上に保管され、ケーキを形成します。ベルトが進むにつれて、フィルターケーキは、洗

真空ベルトフィルターの構造

ドライブユニット

変動周波数モーター、減速器、ドライブロール、ベルト、フィルター布などから構成され、ベルトおよびフィルター布の操作を駆動します。

真空システム

真空ポンプ、真空分離タンク、真空室、摩擦ベルト等を含み、摩擦ベルトは真空室とベルトの間にダイナミックな密封を形成し、真空フィルタリングを可能にします。

洗浄・フィルタリングシステム

フィードポンプ、ディストリビューター、洗濯ポンプ、洗濯タンク、フィルター布、ゴムベルトを含むこのシステムは、材料のフィルタリング、洗浄、脱水を実行します。

Webガイドシステム

ウェブガイドの接近スイッチ、ガイドロール、エアバッグ、ソレノイドバルブを含み、フィルター布の不均衡を修正し、設備の安定した操作を確保します。

パフォーマンスの特徴:

高フィルタ効率:材料が水平フィルタリング表面に供給されるとき、より大きな粒子が最初に定着し、透明な主要フィルタ層を形成します。この層は、フィルタ布の閉塞を効果的に減らし、フィルタリング抵抗を大幅に低下させます。

優れた洗浄効果:機器は、ケーキ表面に洗浄液の均衡分布を有する均一な厚さのフィルターケーキを生産します。操作中に柔軟な複数の段階の共流または対流洗浄方法を使用することができ、洗浄効率を向上させながら、母液および洗浄液の別々の回収を可能にし、その後の資源利用または処理のために洗浄液を使用することができます。

柔軟で快適な制御:固体と液体の分離を最適化するために、フィルターベルトの速度、ケーキの厚さ、およびフィルタリング、洗浄、脱水セクションの長さなどのパラメータは、材料の特性に基づいて調整することができ、分離プロセスが理想的な条件を達成することを保証します。

高レベルの自動化:機器は複数の自動化された機能を統合し、供給、フィルタリング、洗浄からケーキの排出、手動の介入なしのフィルター布の掃除まで、完全に自動的な継続的な操作を可能にし、これは労働コストを削減するだけでなく、人間の操作ミスを排除し、安定したパフォーマンスを確保します。

優れた耐腐食性:フィルターベルトは、専門の耐腐食材料を使用します。真空室やガス液体分離機などのコアコンポーネントは、材料の特性に基づいてステンレス鋼やチタンなどの耐腐食材料から構築することができます。

低エネルギー消費:フィルターベルトは遅い速度で動作し、主軸の回転は低エネルギー消費範囲内に留まります。真空室とフィルターベルトの間の精密封鎖設計と組み合わせて、安定した真空レベルを維持し、必要な真空ポンプのパワーが大幅に削減されます。

製品イメージ

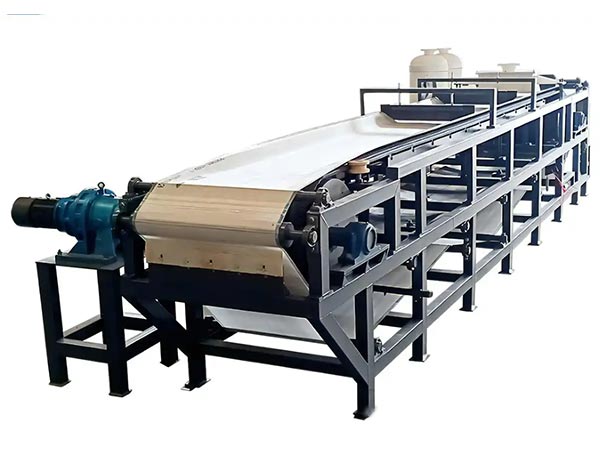

真空ベルトフィルター

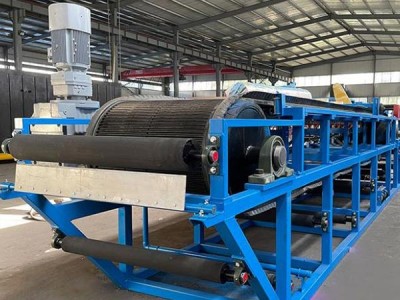

ホリジナルベルトフィルター

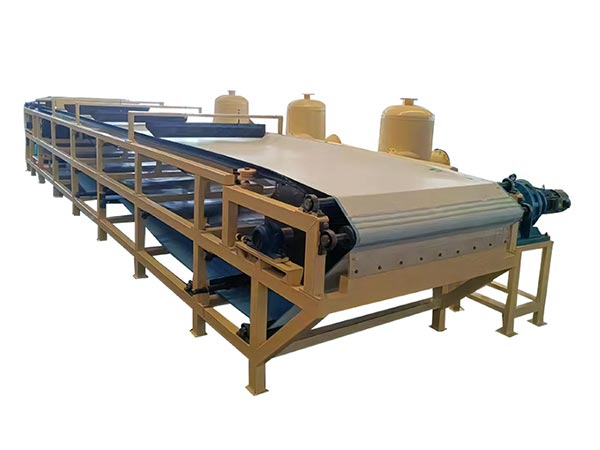

真空バンドフィルター

モデル仕様

仕様とモデル	(ミリ)	(m2)	(M)	(m3/h、材料によって異なります)	適応シナリオ
B1000-5	1000名	5位	5位	1～5	小規模化学および食品加工(たとえば、シルクおよびジュースの明確化)
B1200～8	1200位	8位	6.7	3-8位	中規模の環境保護(都市泥の脱水など)、鉱山尾の処理
B1500～15	1500人	15位	10位	8～15	大規模な鉱山(銅および鉄の尾の乾燥排出など)、化学結晶化物質の濾過
B225	2000年	25位	12.5位	15 - 25	大規模な金属工学(鋼鉄の掘削泥など)、発電所の硫黄化ジプス処理
B2500〜40	2500人	40位	16位	25 - 40	大規模化学工業(PVCハーブフィルタリングなど)、建材(ジプス板原料の脱水)

分離パフォーマンス

水平真空ベルトフィルターの分離効率は、その後のコストと運用効率に直接影響を及ぼします。「ケーキの湿度含有量」と「フィルタの明確性」という2つの重要な指標を評価する際には、具体的な最終用途要件に基づいて基準を設定する必要があります。

Cake Moisture Content: Align with Post-Processing Requirements(ケーキの湿度コンテンツ:加工後の要求に合わせる)

フィルターケーキの湿度レベルは処分コストを決定します。

1.フィルターケーキが燃焼を必要とする場合は、湿度含有量を60%以下に制御する必要があります(過剰な湿度は燃料添加物の使用量を増加させ、燃焼コストを高めます)。

2.フィルターケーキが埋蔵処分を必要とする場合、いくつかの地域では70%未満の湿度含有量を義務付ける(土壌汚染を防ぐため)

フィルターケーキがリソース回収を必要とする場合、湿度を30%以下に減らす必要があります(燃焼効率を確保するために)。

購入者は、フィルターケーキの処分のための湿度含有量の限界を明確に定義し、サプライヤーに類似材料の湿度含有量の試験レポートを提供するよう要求する必要があります。現地での試験実施は推奨されます:実際の生産材料を1〜2時間にわたって処理し、フィルターケーキを湿度含有量の試験のためのサンプル化し、要求事項に準拠した結果を検証します。
