中国ロータリーディスクフィルターメーカー-Xinxiang Yinuo Machineries Co.、Ltd。

ロータリーディスクフィルターは、広く使用される固体液体分離装置です。その利点は、真空吸収の分離能力とディスク型構造の継続的な操作特性を組み合わせ、低エネルギー消費と高出力固体液体分離操作を効果的に達成することです。

ロータリーディスクフィルター:

「高効率分離 + 安定した操作」のコア原則に基づいて設計されています。ロータリーディスクフィルター

メインフレーム:循環型フィルタータンク(スルリーロード用、耐腐食性に基づいて選択された材料:304/316Lステンレス鋼、ファイバーグラス強化プラスチック、またはゴムライン)、コア回転ディスクの組み合わせ、ギアモータードライブユニットを含む。

Rotary Disc Assembly:機器のコアは8～24セグメントフィルターディスクで構成されている(処理容量によって決定される量)。各ディスクには、外側にフィルター布で覆われたハネコム/ラティススタイルの液体収集室があります。

バックワイヤー&バックワイヤーシステム:真空ポンプ、真空パイプ、圧縮空気貯蔵タンク、および再洗浄パイプを含む。パイプは、密封を確保するために回転関節を通じてディスクの組み合わせに接続し、真空の吸収および再洗浄泥の排出を可能にします。

洗濯システム:洗浄液のタンク、スプレーポンプ、スプレーパイプ、およびナッツルを含む。ナッツルは、フィルターケーキの均一な洗浄液のカバーを確保するために、調整可能な角度と流れ率 (0.5-5 m3/h、スルリーの通過量に匹敵する)を備えています。

免除・輸送システム:ステンレス鋼 / 耐磨性の合金スライダー(フィルター布から 0.1 - 0.3 mmの距離)、オプションの振動装置、および下流輸送装置を含みます。

コントロールシステム:主にPLCベースで、回転速度、真空レベル、液体レベル、洗浄液流量レートのリアルタイムモニタリングを提供します。タッチスクリーンパラメータ構成と故障アラーム(例えば、フィルター布のブロック、真空ポンプの故障)をサポートします。

機器の選択は「フィルタリングエリア」を主要なメトリックとして優先し、通常は5〜100m2で、カスタムソリューションは200m2を超える。

Rotary disk filter

主な利点:

プラットフォームおよびフレームフィルタープレス、カメラフィルタープレスおよびセンチフラッグフィルターなどの伝統的な固体液体分離装置と比較して、ロータリーディスクフィルターは次の重要な利点を提供します。

1.高効率の継続的な操作:回転式ディスクの設計を使用すると、プラットフォームおよびフレーム機械が要求する断続的な「プレートロード・フィルタリング・休憩」サイクルを排除し、24/7の継続的な運用を可能にします。

2.高自動化:PLCベースのシステムは、完全に自動化されたプロセスを可能にし、労働コストを削減します。

低フィルターケーキの湿度:「事前脱水 + 深い脱水 + 逆吹き」プロセスにより、フィルターケーキの湿度含有量は、セントリフージャーよりも10%～20%低く、従来の真空フィルターよりも5%～15%低くなります。

4.適応性:安定した分離は、パラメーター調節を通じて低粘度(電力発電所の硫黄化ギプス)、高粘度(硬い粘土)、および腐食性材料(電気汚染廃水)を達成し、最小限のフィルター布の封鎖。

安定した、安全で、環境に優しい:回転速度

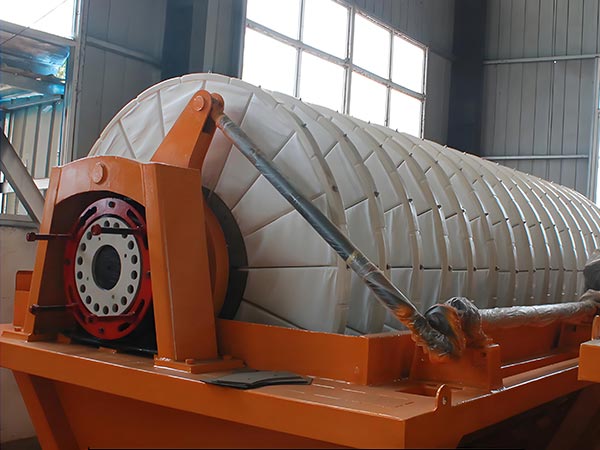

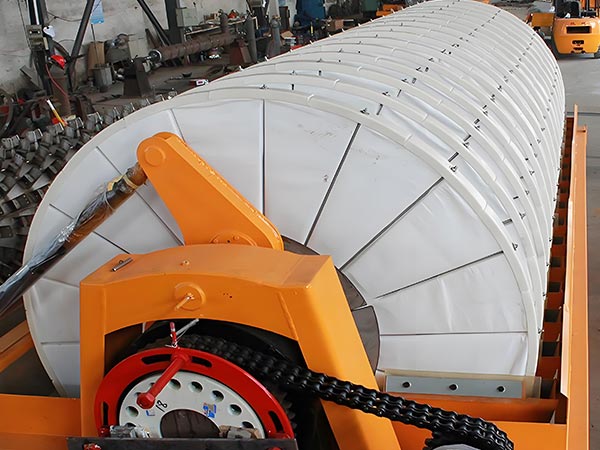

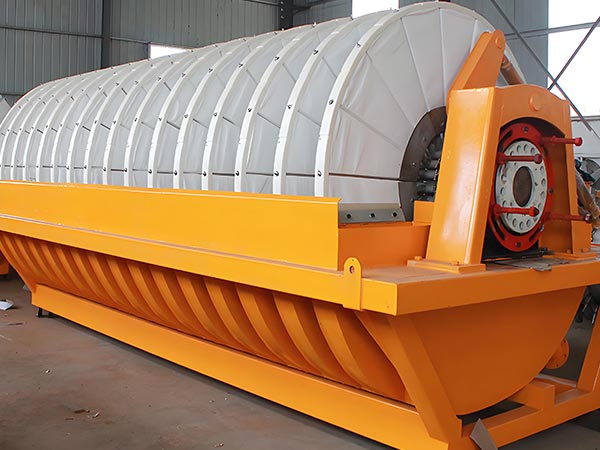

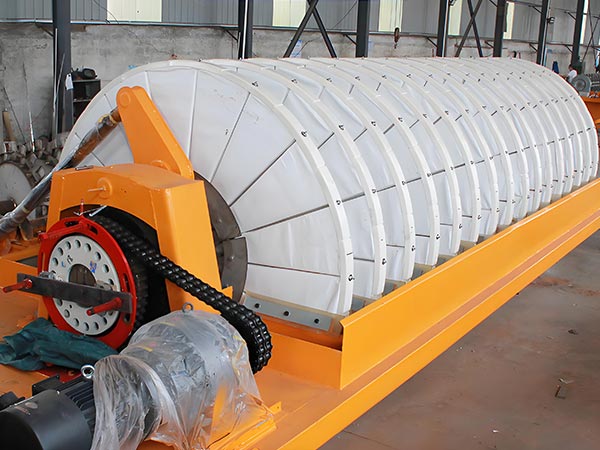

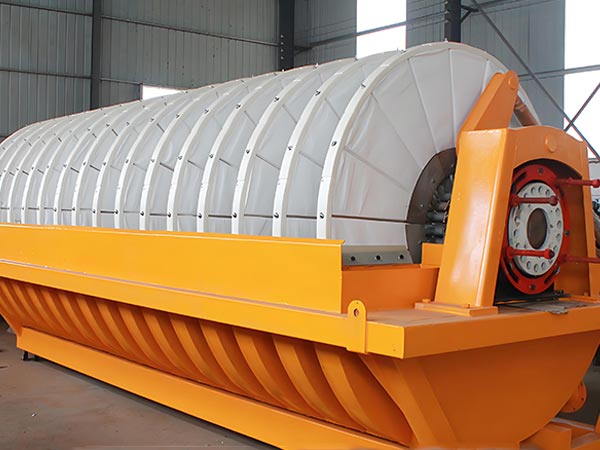

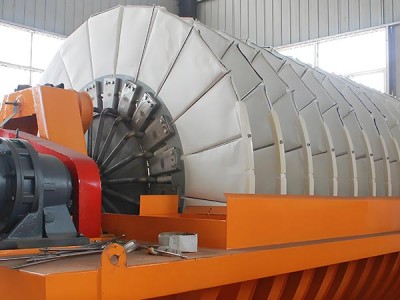

製品イメージ

ロータリーディスク真空フィルター Rotary disk vacuum filter

パラメータ名	パラメーター範囲	指示
フィルターエリア	5 - 200m2	10位で、15位で、20位で、25位で、30位で、35位で、40位で、45位で、50位で、60位で、72位で、84位で、96位で、108位で、120位m2など
フィルターディスクのダイヤモンド	120～3100mm	例えば、2400ミリメートルの大きなプレートの直径、1200ミリメートルの小型プレートの直径、または2100ミリメートル、3100ミリメートルなど。
フィルターディスク数	2 - 12 パーツ	たとえば、フィルター領域が10平方メートルである場合、フィルターディスクの数は2つ、15平方メートルである場合、それは3つです。
プラットフォームごとのフィルターファン数	20 彼ら	従来の構成は、フィルタリングプロセスの制御を強化し、ケーキの厚さを均一にすることができます。
フィルター精度	2～100ミクロン	使用されるフィルターメディアによって異なる精度のフィルター、例えば細胞綿、フィルター布、フィルターペーパーなど
フィルター圧力	0.1-1.0 メガパスカル	さまざまなモデルとアプリケーション要件に応じて調整可能
真空の程度	91.2KPa 未満	フィルタ効率を確保するための約684ミリメートルの水銀
処理パワー	0.6-1.2 トンの乾燥鉱石 1 平方メートルあたり 1 時間	特定の処理能力は、材料の性質、フィルタリング領域などの要因に関連しています。
フィルターケーキの含有量	26%を超えない一般材料	フィルターケーキの湿度含有量は異なる材料によって異なり、通常は、フォスファート濃縮物の加工時に12%から18%の間で制御することができる。
Slurry 集中力	10～65%	金属鉱物泥の最適な濃度は35% -65%であり、石炭またはその他の軽量材料泥の最適な濃度は20% -40%です。
・Slurryの粒子サイズ	100メッシュ～400メッシュ	この粒子サイズ範囲内のスラリーフィルタリングに適しています。
エンジンパワー	2.2～15kW	たとえば、フィルター面積が10平方メートルである場合、フィルター面積が220平方メートルである場合、フィルター面積が120平方メートルである場合、フィルター面積が11 kWであり、フィルター面積が15 kWである場合、フィルター面積が11平方メートルである場合、フィルター面積が3 kWである場合、フィルター面積が220平方メートルである場合、フィルター面積を含む。
材料装備	ステンレス鋼、炭素鋼、炭素鋼のライン、高分子重のポリエチレン等	材料の腐食性などの要因に基づいて異なる材料を選択する
コントロールシステム	PLCコントロール	フィルタリング時間、圧力、およびフィルタリングメディアの清掃などのパラメータは、必要に応じて設定できます。

アプリケーションシナリオ:

非常に効率的で継続的な運用と強力な適応性を活用し、回転式真空ディスクフィルターは、環境保護、化学加工、食品製造、鉱業を含む複数の分野で幅広い応用を見つける。

環境保護産業:

市役所廃水処理:プロセス活性化泥と過剰泥、フィルターケーキの湿度含有量を達成

産業廃水処理:化学、電気塗装および塗装廃水からクロム汚染された泥と塩分の泥を処理し、固体廃棄物の量を減らす。

Flue gas desulfurization: Dewatering desulfurization gypsum slurry from power plants and steel mills to produce gypsum with moisture content. ガス硫黄化:発電所や鉄鋼工場からガス硫黄化ジプスを脱水させる

2.化学工業:

繊細な化学物質:製品の純度を確保するために合成ハーブおよびピグメント生産における suspension separation;

Fertilizer Production: Treat phosphogypsum slurry and salt sludge from ammonium phosphate and potassium chloride production to recover by-products (e.g., phosphogypsum for sulfuric acid production);

Organic Chemicals: Separate ethanol, acetone, and other solvent-solid mixtures to enable solvent recovery. エタノール、アセトン、およびその他の溶媒固体混合物を分離して、溶媒回収を可能にします。

3.食品業界

Starch Processing: Starch slurry をフィルタリングして、35%～45%の湿度を含む濡れたシルクを取得し、その後の乾燥のために準備します。

砂糖産業:砂糖を回収するために砂糖バターおよび砂糖管の濾過泥の処理;泥を飼料に加工することができる。

乳製品加工:製品の回復率を向上させるために、乳製品生産からの乳製品および乳製品の停止物のフィルタリング。

4. 鉱業・金属工業

鉱物加工:銅、鉄、金鉱石の濃縮を排水して、効率的な輸送と溶解のための10%〜20%の湿度含有濃縮粉を生産する。

非金属ミネラル加工:汚れを除去し、純度を高めるためにカリウムおよびカオリンスルーを処理する。

金属廃棄物処理:鉄などの貴重な金属を回収しながら体積を減らすために、鉄の泥と赤い泥の脱水。

5.新エネルギー産業

リチウム電池材料:粒子の大きさと純度を確保するためにNMP溶剤からリチウム鉄磷酸塩および三重材料の溶液を分離する。

Photovoltaic Materials: Filtering quartz sand slurry to remove impurities and enhance photovoltaic glass purity. ソーシャル・ソーシャル・ソーシャル・ソーシャル・ソーシャル・ソーシャル・ソーシャル・ソーシャル・ソーシャル・ソーシャル・ソーシャル・ソーシャル・ソーシャル・ソーシャル・ソーシャル・ソーシャル・ソーシャル

Energy Storage Materials: Eliminating impurities from vanadium flow battery electrolytes to guarantee electrolyte purity and battery performance. エネルギー貯蔵材料:バナディウム流電池の電解質から不潔を除去して電解質の純度と電池性能を保証する。
