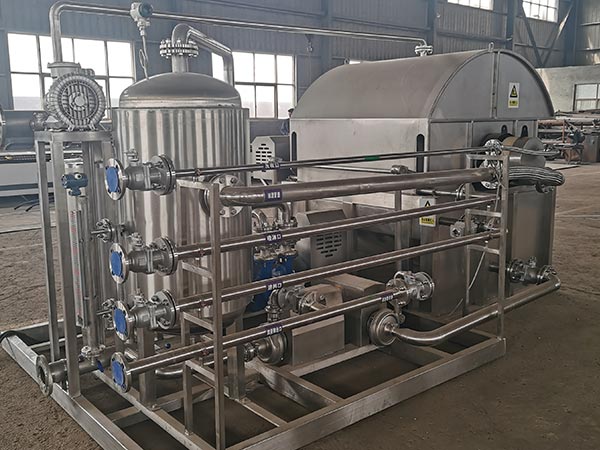

中国回転真空フィルターメーカー-Xinxiang Yinuo Machineries Co.、Ltd。

Rotating vacuum filter is a continuous solid-liquid separation device suitable for suspensions with high throughput and relatively uniform solid particles. Its core principle uses vacuum pressure as the driving force to push the liquid phase through the filter medium while retaining solid particles to form a filter cake. 絶え間なく回転するフィルタードラムを通じて、フィルタリング、洗浄、乾燥、ケーキ排出プロセスを実行し、自動的に継続的な生産を可能にします。

コアワークフロー

フィルターゾーン: フィルタードラムは閉塞タンクに浸透し、内部の真空はフィルター布を通して液体をドラムに引き込む一方、固体粒子は布の表面に均一なフィルターケーキを形成します。

洗浄ゾーン:フィルタードラムは洗浄スプレーシステムの下に回ります。清潔な水または洗浄溶液は、溶ける汚れを取り除くためにフィルターケーキにスプレーされます。

脱水ゾーン:洗浄ゾーンを出た後、フィルターケーキは真空ゾーンを通過し、残りの液体をさらに抽出してケーキの湿度を減らします。

排出ゾーン: フィルタードラムは真空フリーゾーンに回転します. A scraper removes the dried filter cake from the filter cloth, completing the discharge process.

再生ゾーン:一部のモデルでは、排出後にフィルター布の清掃装置を搭載し、フィルター布に粘着する微細な粒子を除去し、そのフィルター性能を回復し、次のサイクルで安定した動作を保証します。

コアパフォーマンスの利点:

機器を選択する際、購入者は特に効率性、フィルターケーキの湿度含有量、エネルギー消費などの要因について懸念しています。

効率的な操作:回転型真空フィルターは、プラットフォームとフレームフィルタープレスのように頻繁なシャットダウンと脱出を必要とせずに24時間連続的に動作し、大規模な生産シナリオにより適しています。

低フィルターケーキ含有量:最適化された真空システムは、フィルターケーキの湿度レベルを15%～30%まで低下させ、その後の乾燥エネルギー消費を40%以上削減し、生産コストを大幅に削減します。

高適応性:カスタマイズ可能なフィルター布の材料、ドラム速度、真空レベルは、素材の特性に基づいて、細粒子 suspension から高粘度材料まで、さまざまなアプリケーションを適用します。

高自動化:自動給食、洗濯、卸荷、フィルター布の掃除を搭載し、通常の検査のために1〜2人の操作者を必要とし、手動労働を最小限に抑えながら、ヒューマンエラーや安全リスクを排除します。

エネルギー効率とエコフレンドリー:従来のモデルと比較して20〜30%のエネルギー消費を削減する高効率の真空ポンプを使用し、フィルタリング中に生成された母酒および洗浄ソリューションをリサイクルおよび再利用し、廃水の排出を最小限に抑え、国内の環境方針に準拠します。

技術仕様:

技術仕様	通常の範囲	カスタマイズされた指示
ダイヤモンド	0.8-3.0m	直径が大きいほど、フィルタゾーンが大きくなり、処理能力が高くなります。
道の長さ	1.0～6m	長さと直径を合わせると、フィルタの領域を決定します(領域=π x直径 x長さ)
フィルターエリア	2～57m2	処理容量は、従来の5～100m3/hの処理容量で、フィルタリング領域と積極的に関連しています。
スピードルーム	0.1 - 5r / 分	変数周波数調整、材料特性に応じて最適化された速度(細粒子は遅く、粗粒子は速く)
真空度	-0.06〜-0.095MPa	フィルターケーキの厚さと湿度の要求に応じて調整できます。
フィルターケーキの厚さ	5～50mm	回転速度と真空度の調整コントロール
材料装備	304ステンレス鋼/316Lステンレス鋼/Q235炭素鋼	腐食性材料のための316L、普通材料のための304またはQ235を選択します。
真空ポンプタイプ	ウォーターリング真空ポンプ/ルート真空ポンプ	高容量シナリオ:Roots+water ring vacuum unit
コントロール方法	PLC自動コントロール+タッチスクリーン操作	オリジナルタイトル(オプション)

共通の過ちと解決策

稼働中に、回転型真空フィルターは、材料の特性、不適切な操作、または磨きの原因で機能不良に直面することがあります。速やかなトラブルシューティングは、停止によって引き起こされる損失を効果的に防ぐことができます。

共通の過ち	可能な理由	解決策
フィルター速度の急激な減少	4. フィルタードラムの速度が速すぎる	4. フィルタードラムの速度を減らす
フィルターケーキの湿度は高すぎる。	4.洗剤の過剰使用と不十分な乾燥	4. 洗剤の量を減らし、スプレーの角度を最適化する
フィルターケーキの取り外しの難しさ	4. Scraper wear or deformation	4. Scraper Blade を交換または修理する
フィルター布の頻繁な破損	4. フィルター材質の強度不十分	4. 高強度フィルターの交換
機器の異常な振動	3. 停止タンク内の液体レベルが低すぎる	3. Suspension tank 内の液体レベルを上げる
真空度の大きな変動	3. 真空ポンプの作業液体温度があまりにも高い	第2節水道水道水道水道水道水道水道水道水道水道水道水道水道水道

ロータリー真空フィルターの操作、メンテナンスおよび販売後のサービス

私たちは、業務の快適性と販売後のサポートに焦点を当てることによって、顧客の懸念を緩和します。

シンプルな操作:直感的なクロスセクションディスプレイを搭載したタッチスクリーンインターフェイスにより、従業員はわずか1〜2日間のトレーニング後に独立して操作することができます。

低保守コスト:コアコンポーネントはプレミアム材料を使用し、8〜10年のドラム寿命を保証します。ベアリングは1〜2年ごとに保守を必要とし、フィルター布は使用パターンに基づいて交換することができます。

総合的な販売サービスシステム:

前売り:無料の材料テストとプロセス計画が提供されています。

販売期間:迅速な生産開始を確保するための設備の設置指導、スタッフの訓練、および投入。

販売後: 24 時間対応の不具合を保証し、生涯の技術コンサルティングと部品の供給が提供されます。
